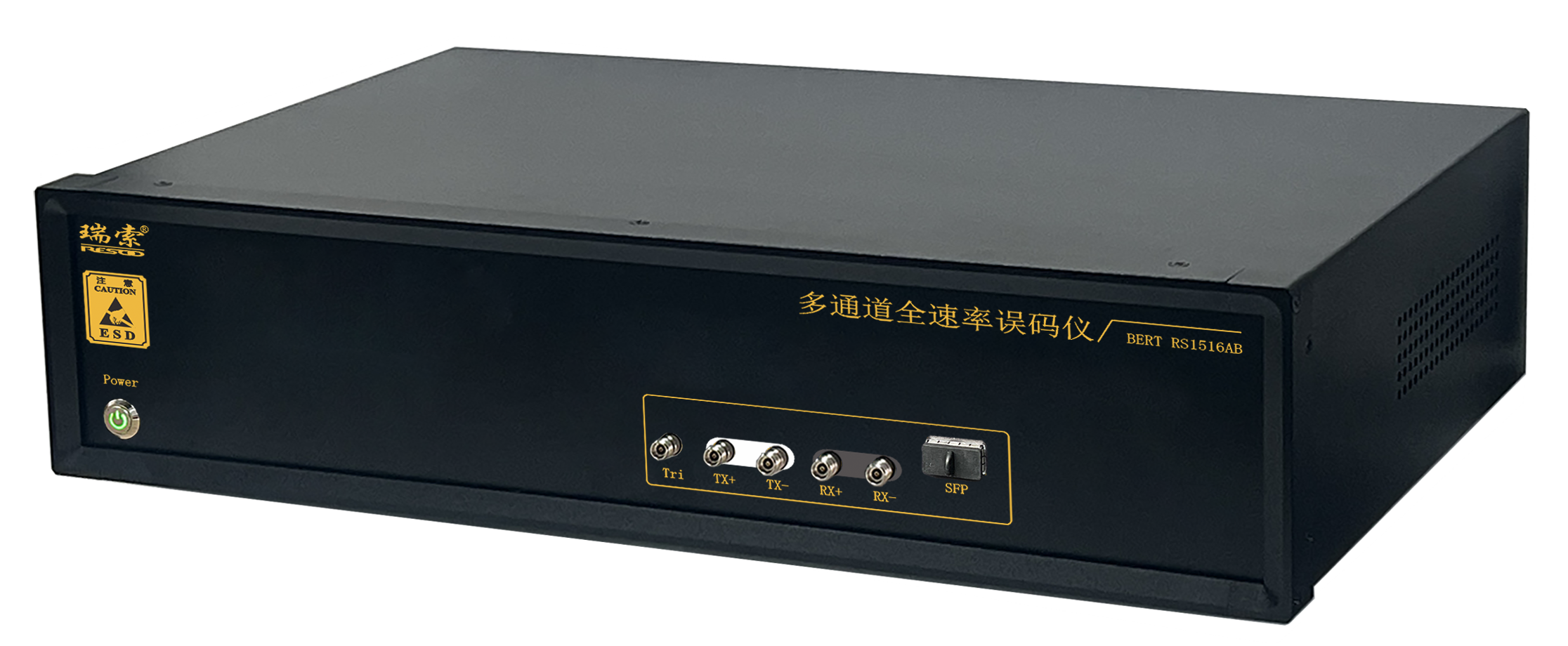

参考图片，以实物为准

 产品简介

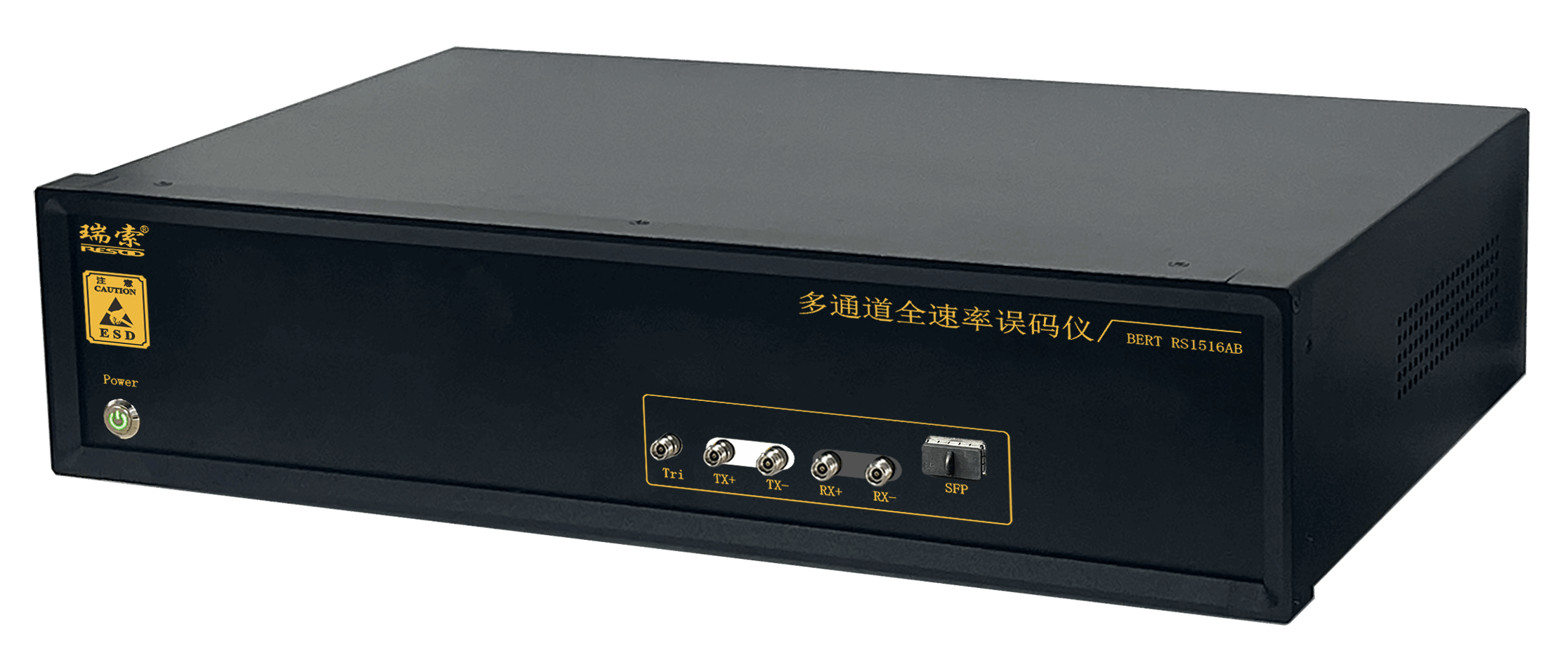

RS1516AB是一款多速率选择，高性能高质量的误码分析仪. 它包含一个码型产生器、时钟产生和恢复电路、误码分析器；提供集成的计算机图形界面接口实现RS1516AB的控制。还可以提供可选的DLL 软件接口供用户编程；较低的功耗和紧凑的尺寸。

应用领域：

光收发模块研发和生产;特别是生产16G以下的产品；

光器件系统研发和生产；

系统设备供应商来料质量检验和生产；

系统设备的安装和故障解决；

各种千兆以太网(Ethernet)；

各种光纤通道网(Fiber Channel)；

各种同步数据网(SDH/STM-XX)；

各种高速数据传输(Infiniband-HDR)；

芯片间，芯片至模块，背板，转换器，有源光纤电缆接口等；

产品特点：

高带宽：支持155M-15.2G任意速率用户自定义输入，；

多电平输出：差分200mV至1200mV可调节，幅值可配制。

多电平输入：差分200mV至1200mV输入；

极性可调功能：收发端极性可调；

校准功能：带有传输延时校准功能，防止因线路传输延时产生的误码；

统计功能：带有误码实时统计功能，并可生成测试结果文档，用于数据分析；

扩展功能：带有用户可编程接口（API），允许用户自定义开发上位机软件；

记录功能：上位机软件带有测试数据记录存储功能；

高稳定：连续5000小时无故障工作运行；

应用灵活：支持任意通道输出，任意通道输入（需满足条件：同速率和同码型）；

远程互通：支持两地两台互联互通；

多种控制：支持用户界面控制和远程控制；

支持码型(Pattern)：

PRBS 2⁷ -1、PRBS 2⁹ -1、PRBS 2¹⁵ -1、PRBS 2²³ -1、PRBS 2³¹ -1、PRBS58、PRBS9_5；

应用接口：

触发输出：单端交流耦合1/2或1/4时钟；

电口数据输出：差分交流耦合；

单端输入匹配50欧姆匹配头；

外部时钟输入：可以根据外部时钟同步外部数据；

其它接口：

外壳接地柱

220V 交流电源输入口

USB2.0接口1个
