参考图片，以实物为准

产品简介

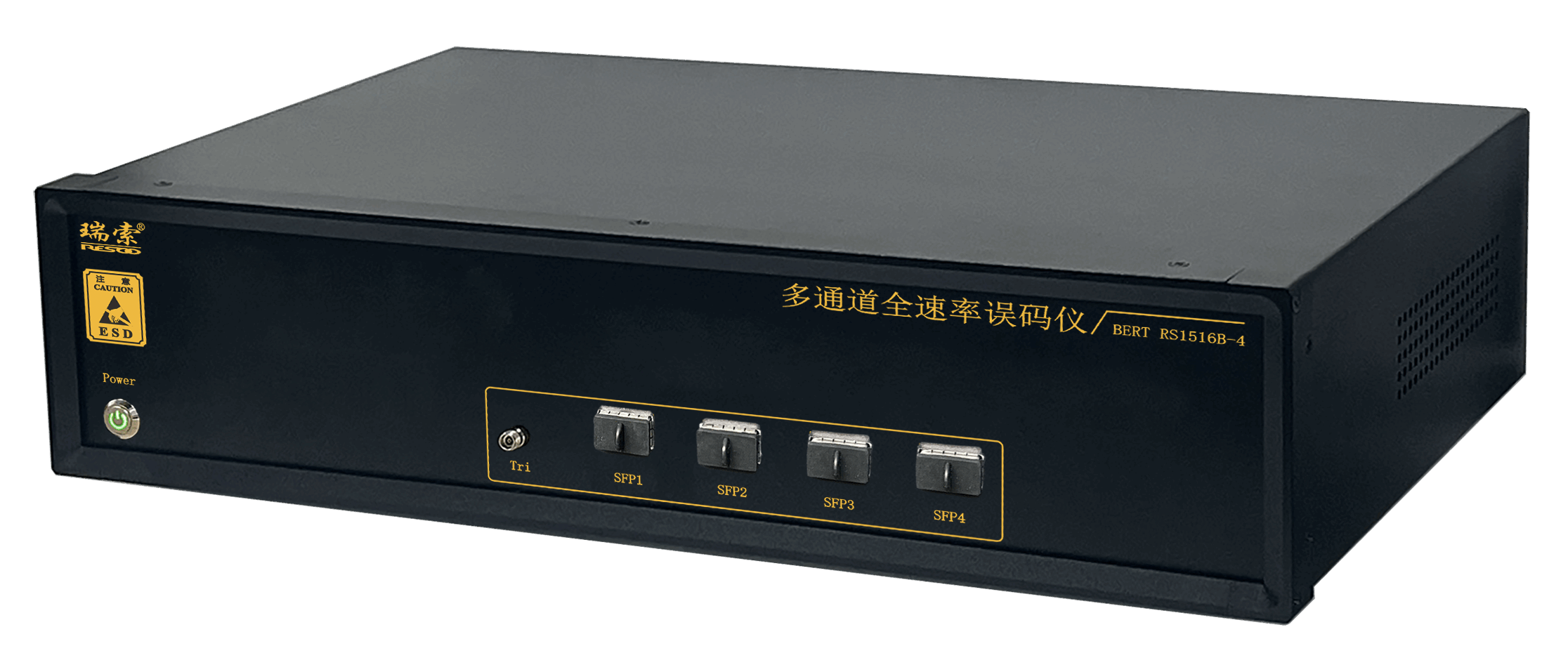

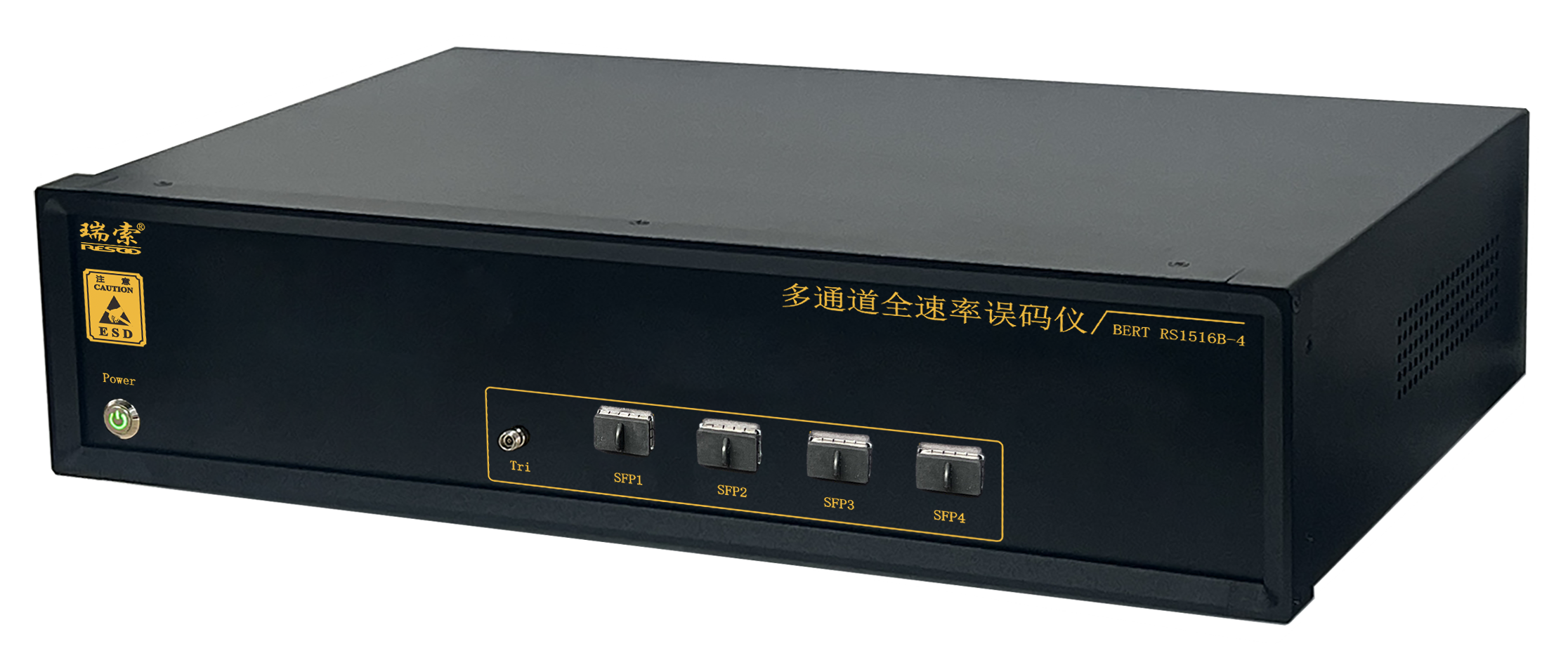

RS1516B-4是一款多通道，多速率，高性能高质量的误码分析仪. 它包含一个码型产生器、时钟产生和恢复电路、误码分析器；提供集成的计算机图形界面接口实现RS1516B-4 BERT的控制。还可以提供可选的DLL 软件接口供用户编程；较低的功耗和紧凑的尺寸。

应用领域：

RS1516B-4 BERT是以研发，测试，生产，质量及工程全面通信人才为设计对象，帮助他们验证芯片、器件、收发信机模块及子组件、电路板以及系统。这些被测器件和系统主要在数据中心和通信行业使用，具有串行I/O端口，RS1516B-4 BERT可用于多种常见互联标准的接收和转换测试。

例如：

光收发模块研发和生产；

光器件/子系统研发和生产；

系统设备供应商来料质量检验和生产；

系统设备的安装和故障解决；

各种千兆以太网(Ethernet)；

各种光纤通道网(Fiber Channel)；

各种同步数据网(SDH/STM-XX)；

各种高速数据传输(Infiniband-HDR)；

芯片间，芯片至模块，背板，转换器，有源光纤电缆接口等；

产品特点：

时钟接口：1个时钟输出；

多输入输出接口：4个SFP接口；

高带宽：从155M-15.2G（每通道）；

用户自定义输入：支持155M-15.2G任意速率用户自定义输入；

校准功能：带有传输延时校准功能，防止因线路传输延时产生的误码；

统计功能：带有误码实时统计功能，并可生成测试结果文档，用于数据分析；

扩展功能：带有用户可编程接口（API），允许用户自定义开发上位机软件；

记录功能：上位机软件带有测试数据记录存储功能；

高稳定：连续5000小时无故障工作运行；

应用灵活：支持任意通道输出，任意通道输入（需满足条件：同速率和同码型）；

远程互通：支持两地两台互联互通；

多种控制：支持用户界面控制和远程控制；

支持码型(Pattern)：

支持码型：(Pattern)：(Pattern)：PRBS 2⁷   -1、PRBS 2⁹   -1、PRBS 2¹⁵ -1、PRBS 2²³ -1、PRBS 2³¹ -1；

应用接口：

触发输出：单端交流耦合1/2、1/4时钟；

外部时钟输入：可以根据外部时钟同步外部数据；

其它接口：

外壳接地柱

220V 交流电源输入口

USB2.0接口1个
