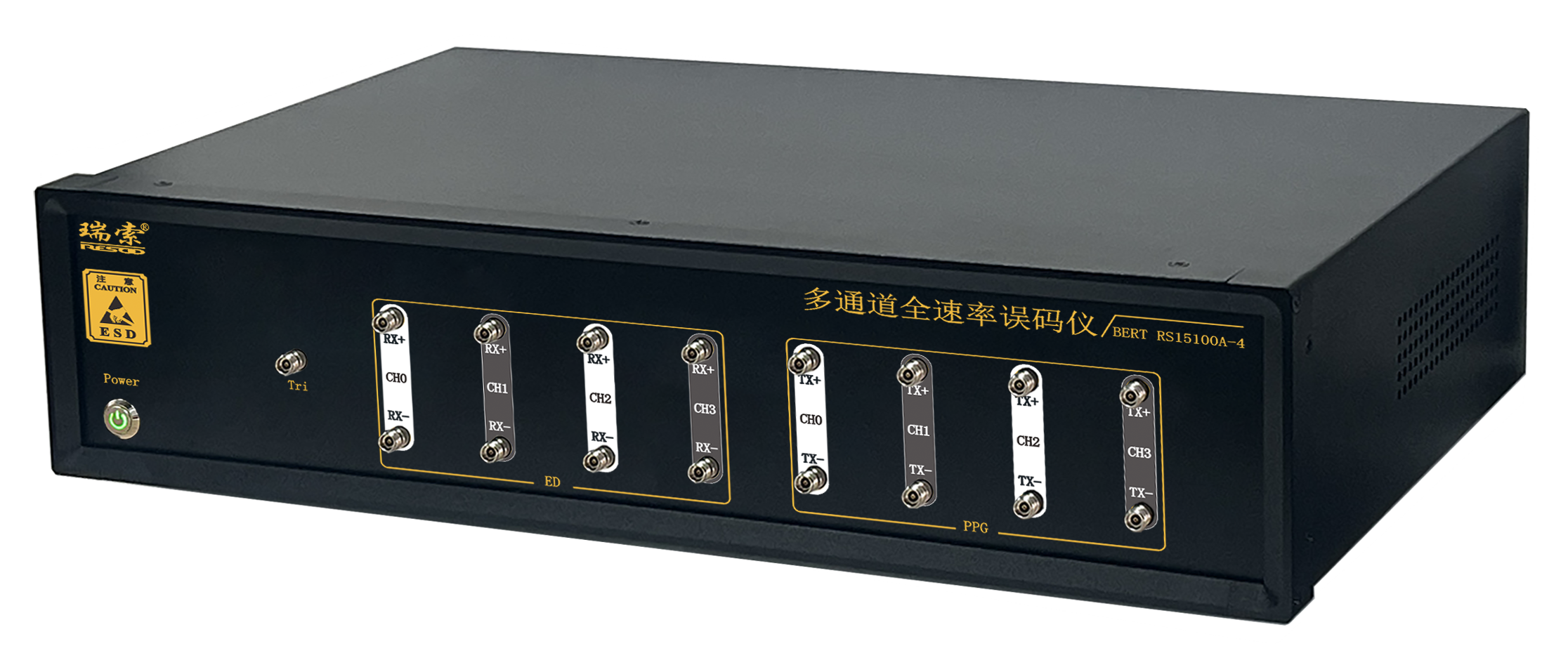

参考图片，以实物为准

产品简介

RS15100A-4是一款多通道，多速率，高性能高质量的误码分析测试仪. 它包含一个码型产生器、时钟产生和恢复电路、误码分析器；提供集成的计算机图形界面接口实现RS15100A-4 BERT的控制。

还可以提供可选的DLL 软件接口供用户编程；较低的功耗和紧凑的尺寸。

应用领域：

光收发模块研发和生产；

光器件/子系统研发和生产；

光纤通信系统;

卫星通信系统;

各种高速数字接口和总线标准（如USB、以太网、光纤通道等）;

系统设备供应商来料质量检验和生产；

系统设备的安装和故障解决；

误码率测试仪是科研人员和工程技术人员进行通信系统研发和调试的重要工具;

产品特点：

多输出接口：4对差分信号输出和1个时钟信号；

多输入接口：4对差分信号输入；

高带宽：从9.953G~31G（每通道）；

用户自定义输入：支持23G到31G和9.953G~15G任意速率用户自定义输入；

多电平输出：差分200mV至1000mV可调节，幅值可配制。

多电平输入：差分200mV至1000mV输入；

极性可调功能：收发端极性可调；

校准功能：带有传输延时校准功能，防止因线路传输延时产生的误码；

统计功能：带有误码实时统计功能，并可生成测试结果文档，用于数据分析；

扩展功能：带有用户可编程接口（API），允许用户自定义开发上位机软件；

记录功能：上位机软件带有测试数据记录存储功能；

高稳定：连续5000小时无故障工作运行；

应用灵活：支持任意通道输出，任意通道输入（需满足条件：同速率和同码型）；

远程互通：支持两地两台互联互通；

多种控制：支持用户界面控制和远程控制；

支持码型(Pattern)：

支持码型：PRBS 2⁷ -1、PRBS 2⁹ -1、PRBS 2¹⁵ -1、PRBS 2²³ -1、PRBS 2³¹ -1；

应用接口：

发输出：单端交流耦合1/8时钟；

电口数据输出：差分交流耦合，支持数据反相；

单端输入匹配50欧姆匹配头；

其它接口：

外壳接地柱

220V 交流电源输入口

USB2.0接口1个
