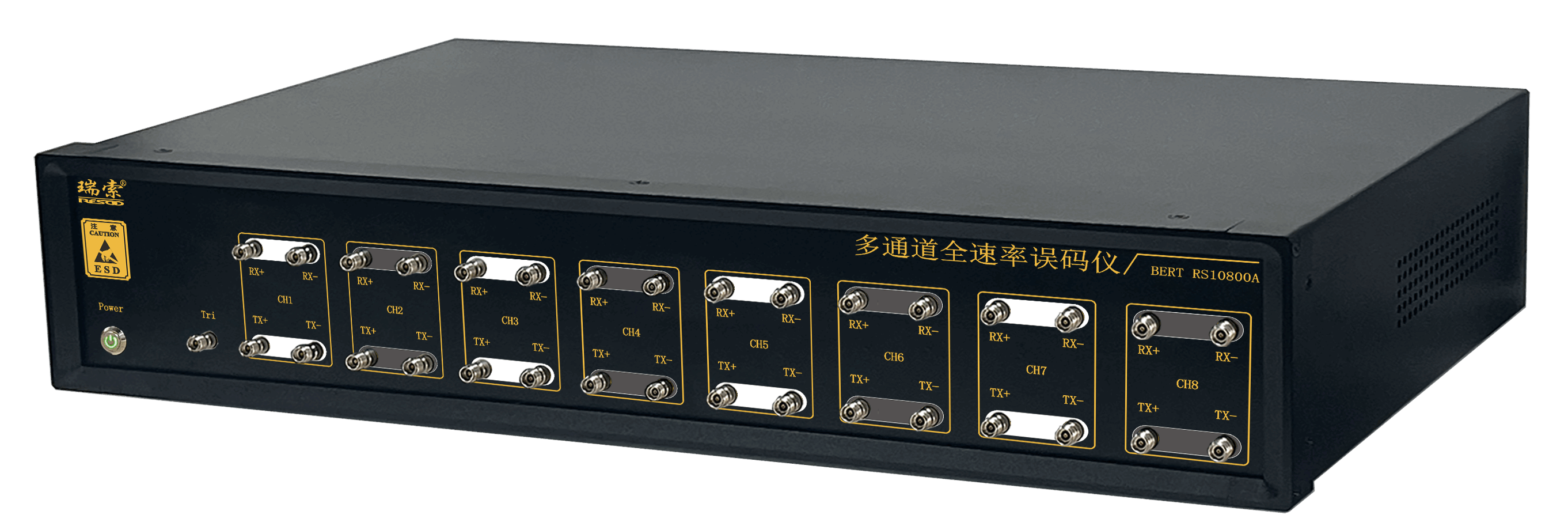

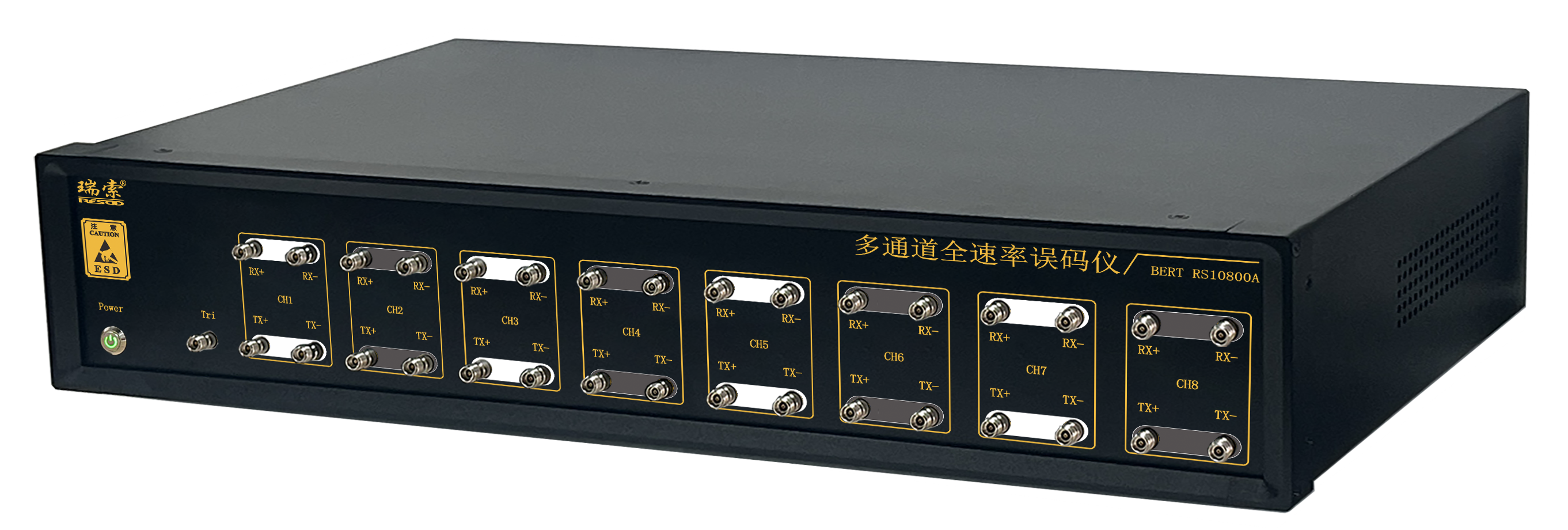

参考图片，以实物为准

产品简介

RS10800A-8系列是一款经济高效、易于使用的800Gbps多信道BERT。它可用于在研发和制造环境中测试组件、电缆、光学模块和系统。它支持多数据速率和NRZ/PAM4/PAM4+FEC模式，以满足不同的要求。还可以提供可选的DLL 软件接口供用户编程；较低的功耗和紧凑的尺寸。

应用领域：

RS10800A-8 BERT是以研发，测试，生产，质量及工程全面通信人才为设计对象，帮助他们验证芯片、器件、收发信机模块及子组件、电路板以及系统。这些被测器件和系统主要在数据中心和通信行业使用，具有串行I/O端口，可用于多种常见互联标准的接收和转换测试。

例如：

光收发器模块（QSFP-DD、SFP-DD、OSFP、QSFP28、QSFP、CFP4、CFP2），转发器和子系统。

光收发模块研发和生产;特别是并行800G产品；

光器件/子系统研发和生产；

产品特点：

支持多种数据速率

支持NRZ/PAM4/PAM4+FEC（KP4）模式

主机侧：8x115G PAM4

线路侧：8x115G PAM4

内部参考时钟

内置时钟恢复功能

输出可配置七抽头预加重

KP4 FEC分析

多同轴射频连接器

支持触发时钟

支持码型(Pattern)：

PRBS7/9/11/13/15/16/23/31；PRBS7Q/9Q/11Q/13Q/15Q/16Q/23Q/31Q、SSPRQ、JPO3A/JPO3B、线性测试模式、方波

用户定义模式（32位/64位）

应用接口：

触发输出：单端交流耦合；

电口输出：差分交流耦合，支持数据反相；

电口输入：差分交流耦合，支持数据反相；

单端输入匹配50欧姆匹配头；

其它接口：

外壳接地柱

220V 交流电源输入口

USB2.0接口1个
